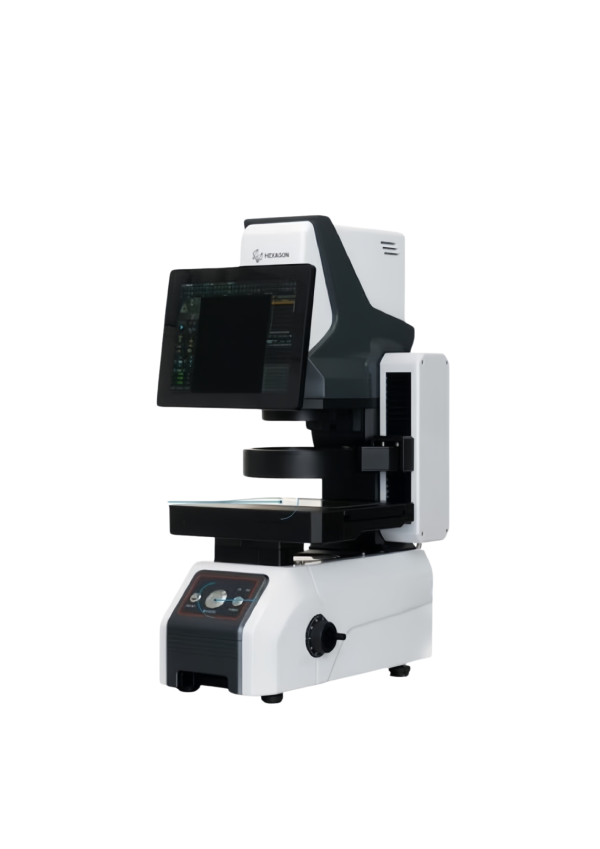

Máy đo nhanh kích thước hình ảnh Hexagon OPTIV SCOPE 2010 Duo

Mã SP: OPTIV SCOPE 2010 Duo
Xuất xứ: Hexagon
Bảo hàng: 12 Tháng
Tình trạng: Mới
OPTIV SCOPE 2010 Duo là hệ thống đo nhanh bằng hình ảnh tiên tiến của Hexagon, mang lại sự đơn giản và hiệu quả trong việc kiểm tra chất lượng. Thiết bị này phù hợp cho người vận hành máy móc và các chuyên gia kiểm soát chất lượng, giúp giảm thời gian kiểm tra.

Hệ thống này lý tưởng cho việc kiểm tra sản phẩm sản xuất hàng loạt. Với khả năng đo đồng thời nhiều chi tiết trong vài giây chỉ bằng một nút bấm, hệ thống đo nhanh OPTIV Scope giúp loại bỏ việc căn chỉnh thủ công phức tạp trước mỗi lần đo.
Giá: Liên hệ

Bạn cần hỗ trợ?

Hỗ trợ trực tuyến

Để được hỗ trợ tốt nhất. Vui lòng gọi!

0786023560
Hoặc

Chat Zalo với chúng tôi

CHAT VỚI CHÚNG TÔI

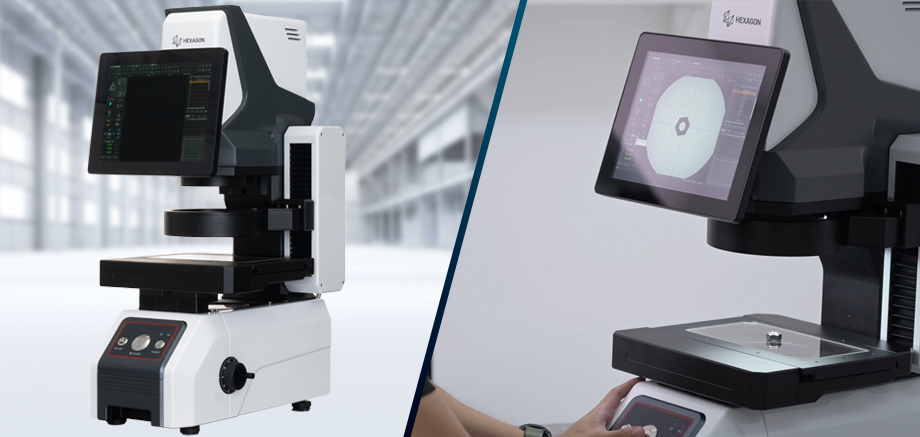

Ưu điểm vượt trội của hệ thống đo nhanh OPTIV SCOPE

Một trong những đặc điểm đáng chú ý của hệ thống đo nhanh OPTIV SCOPE là:

  • Độ chính xác cao, lên đến ± 0,7 micron, cho phép cung cấp dữ liệu đo lường đáng tin cậy và có độ lặp lại cao mà không cần phụ thuộc vào tay nghề người vận hành.
  • Hệ thống OPTIV Scope có 6 phiên bản khác nhau, với mức tải công việc và độ phân giải camera khác nhau, cho phép trường nhìn tối đa đạt 300 x 200 mm.
  • Màn hình tích hợp giúp người dùng theo dõi kết quả đo một cách trực quan và nhanh chóng.
  • Tự động lấy nét: Hệ thống được trang bị ống kính viễn tâm kép với độ sâu trường ảnh lớn và độ phân giải cao, cho phép tự động điều chỉnh tiêu điểm mà không cần can thiệp thủ công.
  • Hành trình trục Z lên đến 200 mm, với khả năng chịu tải tối đa 20 kg.
  • Hệ thống chiếu sáng thông minh: Sử dụng đèn bốn đoạn (ánh sáng trắng) và ánh sáng truyền từ xa (ánh sáng xanh) để đảm bảo độ sáng chính xác cho việc đo.
  • Bàn đo động cơ: Đảm bảo khả năng định vị linh hoạt và chính xác, loại bỏ hiện tượng giật khi quét ở tốc độ cao.
  • Đo lường tự động với một nút nhấn: Giao diện dễ sử dụng giúp bất kỳ ai cũng có thể thực hiện các phép đo một cách nhanh chóng và chính xác.

Tính năng của phần mềm đo nhanh kích thước hình ảnh OPTIV Scope

Phần mềm của hệ thống OPTIV Scope cung cấp hơn 80 công cụ phân tích và trích xuất dữ liệu, bao gồm:

  • Trích xuất đặc điểm: Như điểm tối đa, đường tâm, cung tròn, đỉnh, v.v.
  • Các công cụ phụ trợ: Bao gồm các đường chấm, hình tròn, đường thẳng, v.v.
  • Gán nhãn thông minh và dung sai hình dạng.
  • Các công cụ ứng dụng đặc biệt: Như khoảng cách pitch, góc pitch, khe, ren, dấu cộng tròn, v.v.

may-do-nhanh-kich-thuoc-hinh-anh-optiv-scope-2

Tất cả các kết quả đo lường và các chỉ số thống kê quan trọng như trung bình, Ca, Cp, Cpk, v.v. sẽ được tự động ghi lại và lưu trữ. Ngoài ra, người vận hành có thể dễ dàng truy xuất lịch sử bằng cách sử dụng nhiều điều kiện lọc khác nhau.


Ứng dụng của hệ thống kiểm tra nhanh kích thước bằng hình ảnh OPTIV SCOPE 2010 Duo

Hệ thống kiểm tra kích thước nhanh này được sử dụng trong nhiều lĩnh vực công nghiệp và sản xuất khác nhau. Nhờ vào tính linh hoạt, thiết bị đo nhanh bằng hình ảnh trở thành một công cụ không thể thiếu trong nhiều ngành như sản xuất thiết bị điện tử, ép nhựa, thiết bị điện hạ thế, phụ kiện điện thoại, đồng hồ, bảng mạch in, thiết bị y tế và nhiều ngành công nghiệp khác.




Hệ thống đo OPTIV mang lại sự kết hợp hoàn hảo giữa độ chính xác, tính hiệu quả và sự tiện lợi, giúp các doanh nghiệp tối ưu hóa thời gian và giảm chi phí trong quá trình kiểm tra chất lượng sản phẩm.



Model

1302 Duo

2010 Duo

2020 Duo

3020 Duo

2020 Max

3020 Max

image sensor

5M CMOS

20M CMOS

Type of lens

 Double telecentric lens

Light

Ring

Four-segment illumination (white light / green light) Light

Bottom

Telecentric transmission illumination (green light)

Max. field
of view (W x L)

High precision

6 x 106 mm

20 x 120 mm

130×180

230x1380mm

130x130mm

230×130 mm

Large field

230×130 mm

100×200 mm

200 x 200 mm (4 angles R50)

300 x 200 mm (4 angles R50)

200 x 200 mm (4 angles R50)

300 x 200 mm (4 angles R50)

Single field
of view (W x L)

High precision

6x6mm

20 x 20 mm

20 x 20 mm

20 x 20 mm

20 x 20 mm

20 x 20 mm

Large field

20 x 20 mm

100 x 100 mm (4 angles R50)

100 x 100 mm (4 angles R50)

100 x 100 mm (4 angles R50)

100 x 100 mm (4 angles R50)

100 x 100 mm (4 angles R50)

Magnification

High precision

0.8x

0.4x

0.4.x

0.4.x

0.4.x

0.4x

Large field

0.4 x

0.1x

0.1x

0.1x

0.1x

0.1x

Camera
resolution

High precision

3.2 um/pixel

12 um/pixel

12 um/pixel

12 um/pixel

6 um/pixel

6 um/pixel

Large field

9.6 um/pixel

48 um/pixel

48 um/pixel

48 um/pixel

24 um/pixel

24 um/pixel

OPTIV Scope software

Optical probe option for 3020 Duo and 3020 Max



2020 Max                3020 Max

Measuring range (XxY)



120 x 10 mm

Max hole / depth ratio



1.5

Beam diameter



@38 um

Resolution



0.25 um

Z- non movement

Range (Z)

+3.5um

Accuracy

+2.0um

Z movement

Range (Z)

70mm

Accuracy

+(6+0.01H) um
His Z the movement height in mm
